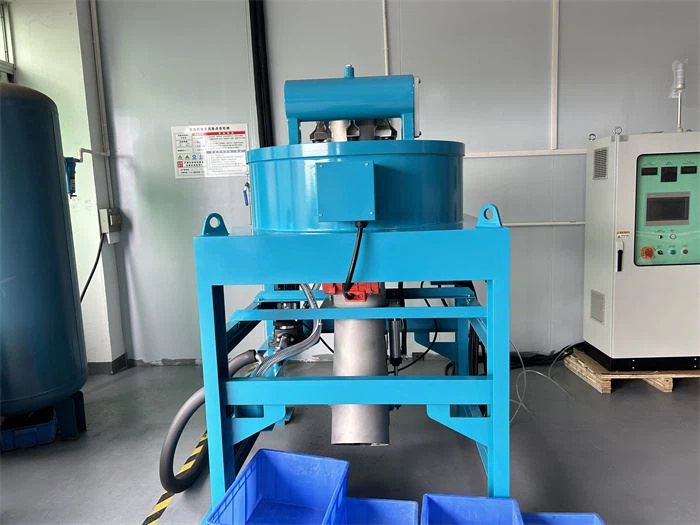

Droge elektromagnetische scheider

1. Deze droge elektromagnetische scheidingsmachine kan sporen van magnetische stoffen op micronniveau (inclusief zwakke magnetische stoffen) verwijderen.
2. Het stabiele werkgebied met hoge magnetische inductie is aanzienlijk verbeterd.
3. Aangepaste schermopeningen kunnen worden gebruikt om materialen met verschillende eigenschappen te verwerken.
4. Door een trillingsapparaat met variabele frequentie toe te voegen, wordt het lossen van materiaal soepeler en kunnen ijzeronzuiverheden volledig worden verwijderd.
5. De interne afwerking van de filtercilinder zorgt voor een stabiele structuur en er is geen vervanging en onderhoud nodig.

Functies voor uitrustingscontrole

1. Het elektromagnetische scheidingscontrolesysteem maakt gebruik van een unieke aandrijftechnologie om gecompenseerde constante DC-stroom te bereiken, en de spanningsschommelingen van het elektriciteitsnet hebben geen invloed op de uitgangsspanning of -stroom. Deze controlemethode lost het nadeel op dat de elektromagnetische scheidingsmachine de magnetische uitgangsveldsterkte vermindert als gevolg van de toename van de spoeltemperatuur.
2. Uitgerust met een speciale elektrische schakelkast, kunnen de ingebouwde PLC-besturing en het aanraakscherm eenvoudig en snel veilig worden bediend om volautomatische ijzerverwijdering en continu cycluswerk te bereiken; de werktijd van elke fase van het verwijderen en reinigen van ijzer kan vrij worden aangepast op het aanraakscherm om te voldoen aan verschillende grondstoffen en verschillende werkomstandigheden;
3. Geïntegreerde communicatie-interface voor afstandsbediening, gemakkelijke verbinding met het hoofdbesturingssysteem van de klant om bediening en bewaking op afstand te bereiken.

Prestatiekenmerken van apparatuur

1. Ontwerp voor optimalisatie van magnetische veldsimulatie:Gebaseerd op de eindige elementenanalyse van het magnetische veld, is de magnetische veldverdeling van de excitatiespoel ontworpen om de hoogste magnetische veldsterkte te garanderen met behoud van hetzelfde uitgangsvermogen. Het R&D-team probeert een meer uniforme verdeling van magnetische gebieden te verkrijgen, waardoor het mogelijk wordt ferromagnetische onzuiverheden met het sterkste vermogen en de hoogste filternauwkeurigheid op te vangen.
2. Ontwerpkenmerken van de bekrachtigingsspoel:Het ontwerp van de excitatiespoel heeft de kenmerken van hoge spanningsweerstand en een hoog isolatieniveau. Het isolatieniveau bereikt het H-niveau. De toevoeging van materialen met een hoge thermische geleidbaarheid, gecombineerd met temperatuurcontrolesensoren en andere rigoureuze onderhoudsmaatregelen tijdens het wikkelen, kan ervoor zorgen dat de levensduur van de spoel meer dan 10 jaar bedraagt.
3. Ontwerpkenmerken van het koelsysteem:Er wordt een speciaal oliecircuitontwerp gebruikt om te zorgen voor voldoende warmte-uitwisseling tussen de spoel en de koelolie, waardoor de elektromagnetische spoel gelijkmatig wordt gekoeld en de koelolie soepel stroomt zonder dode hoeken. Door de geforceerde circulatiekoeling van de oliecirculatiepomp en de warmtewisselaar wordt verzekerd dat het warmtedissipatie-effect van de excitatiespiraal optimaal is, waardoor de stabiliteit van de excitatie van de spiraal wordt gewaarborgd.
4. Ontwerpkenmerken van het trilsysteem:Er wordt gebruik gemaakt van een dubbelsymmetrische trillingsmotor en de trillingsamplitude van de frequentiemodulatie kan worden geselecteerd op basis van de materiaaleigenschappen, wat niet alleen het vloeibaarheidsprobleem kan garanderen, maar er ook voor kan zorgen dat de onzuiverheden volledig en grondig worden verwijderd tijdens het afvoeren van slak. Er is een flexibel apparaat toegevoegd tussen de trillingen en de behuizing van de apparatuur om een ​​bufferende en geluidsreducerende rol te spelen.
5. Algemene ontwerpkenmerken van de apparatuur:Het algehele ontwerp van de machine is redelijk, mooi en gebruiksvriendelijk, eenvoudig te bedienen en te onderhouden en beschikt over volledige veiligheidsmaatregelen.

Productontwerp van droge elektromagnetische scheidingstekens

1. Medium (ontwerp voor schermoptimalisatie)

Typeselectie: twee typen: gewoon gaas en vergroot gaas; (selecteer schermen met verschillende maaswijdten afhankelijk van de vloeibaarheid van het materiaal)
Schermmateriaal: hoge magnetische permeabiliteit en slijtvast materiaal (zoals roestvrij staal uit de 430-serie, enz.), Elektrolyse, zandstralen en polijsten.

2. Ontwerp voor optimalisatie van magnetische veldsimulatie
De structurele verdeling van het scherm en de schermconstructie, en het ontwerp van de inductiespoel spelen een sleutelrol in de adsorptie-efficiëntie van magnetische materialen. Daarom is het tijdens het ontwerpproces noodzakelijk om de vormverdeling en intensiteit van het magnetische veld te simuleren en te optimaliseren. Door het ontwerp en de demonstratie van het R&D-team wordt de optimale magnetische veldverdeling van het demagnetisatiemechanisme verkregen en op het product toegepast.

3. Magnetisch mediumscherm voor droog poeder
Het is gemaakt van SUS430-precisieverwerking en speciale oppervlaktebehandelingstechnologie. Volgens de verschillende vereisten voor vloeibaarheid, deeltjesgrootte en demagnetisatienauwkeurigheid van materialen, zijn verschillende specificaties van magnetische media speciaal ontworpen. De standaard schermafstand is 5 MM, 7 MM, 10 MM, 12 MM, 15 MM, 20 MM, enz. Gebruikers kunnen verschillende keuzes maken, afhankelijk van het proces, en de media kunnen onder verschillende hoeken worden gestapeld. Dankzij de speciaal ontworpen structuur kunnen de media worden verspreid en gebruikt om aan meer werkomstandigheden te voldoen. Door het materiaal meer in contact te laten komen met het magnetische werkpunt, wordt de nauwkeurigheid van de ijzerverwijdering verbeterd, terwijl de stabiliteit van het demagnetisatie-effect wordt gewaarborgd.
