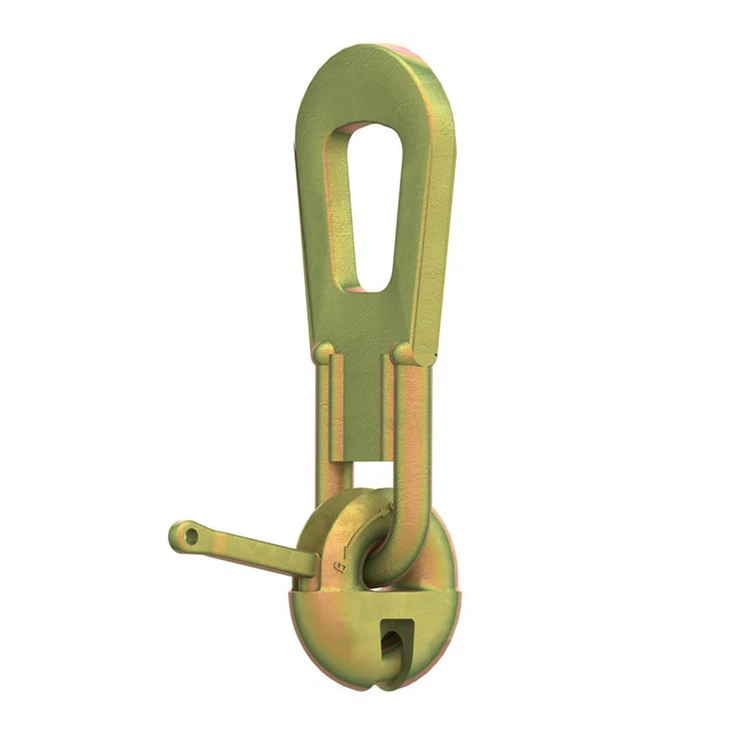

Beschrijving ringkoppeling:
De Rifting-koppeling bestaat uit een beugel en een hijskop. De vrij bewegende beugel geeft de koppeling grote flexibiliteit tijdens het laden, terwijl de borgbout in de hijskop het zo gemakkelijk maakt om het anker te haken en het hijsen vast te zetten. De gesmede bout heeft dezelfde materialen nodig als de kop. De hijskoppelingshaak is gemaakt van voldoende dikte en hoogwaardig staal. De gelaste hijskoppelingshaak heeft een hoge kwaliteit nodig en moet diep worden goedgekeurd met röntgenapparatuur. De beugel is gemaakt van robuust, gehard en getemperd gietstaal. De GME-ringkoppeling voldoet aan de eisen van de "Veiligheidsvoorschriften voor het hijsen van prefab betonelementen".

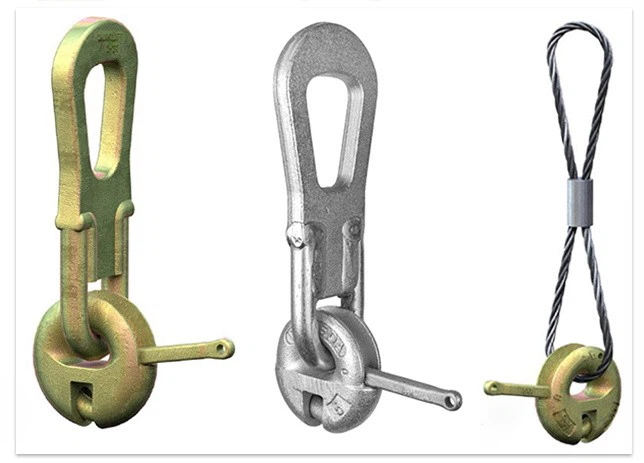

| Hefkoppeling | Kabelringkoppeling |
 |  |
Ringkoppeling Kenmerken:
1) Ringkoppelingssysteem is een standaard hijskoppeling voor alle ankers in het spreidankersysteem.
2) Ankers moeten met de juiste uitsparingsvorm worden ingestort.
3) Ringkoppeling is verkrijgbaar in vier belastingsgroepen. Er zijn drie of vier ankers in elke belastingsgroep.
4) Alle koppelingen zijn proefbelast.
5) Getest in batches, testcertificaten verkrijgbaar bij elke eenheid.
Specificatie van ringkoppeling:
| ||||||||||||||
| Nummer# | LR(T) | L | W | T | A | B | C | D | E | F | G | H | UCT (pond) | Gewicht (pond) |
| GMER01 | 2-3 | 10-5/16'' | 3-3/4'' | 1/2'' | 2-1/4'' | 1-3/16'' | 2-3/4'' | 1/2'' | 1-1/8'' | 3-1/8'' | 3'' | 2-1/2'' | 30000 | 3.57 |
| GMER02 | 4-6 | 13-1/4'' | 4-7/16'' | 5/8'' | 2-5/8'' | 1-5/8'' | 3-7/16'' | 3/4'' | 1-7/16'' | 4-1/16'' | 4-1/8'' | 3'' | 60000 | 8.04 |
| GMER03 | 8-12 | 16-1/2'' | 5-1/2'' | 1'' | 3'' | 1-13/16'' | 4-5/8'' | 15/16'' | 2'' | 5-15/16'' | 5-5/16'' | 3-3/8'' | 120000 | 20.57 |
| GMER04 | 12.5-22 | 24-1/8'' | 8-1/8'' | 1-3/8'' | 4-7/8'' | 2-5/8'' | 6-3/8'' | 1-3/8'' | 2-7/8'' | 8-1/2'' | 8-1/8'' | 3-5/8'' | 220000 | 59.77 |
LR betekent belastingbereik
UCT betekent ultimatievermogen in spanning
Specificatie vanKabelringkoppeling:
| |||||||||||
| Nummer# | LR(T) | L | W | A | D | E | Witte dwerg | F | H | UCT (pond) | Gewicht (pond) |
| Cr01 | 2-3 | 23-3/4'' | 4-7/8'' | 10-1/2'' | 1/2'' | 1-1/8'' | 1/2'' | 3-1/8'' | 2-1/2'' | 30000 | 3.87 |
| Cr02 | 4-6 | 25-1/2'' | 5-5/8'' | 10-5/8'' | 3/4'' | 1-7/16'' | 3/4'' | 4-1/16'' | 3'' | 60000 | 7.38 |
| Cr03 | 8-12 | 33-1/2'' | 6-3'8'' | 15-1/2'' | 15/16'' | 2'' | 1'' | 5-15/16'' | 3-3/8'' | 120000 | 22.11 |
| Cr4 | 12.5-22 | 62'' | 8-7/8'' | 21'' | 1-3/8'' | 2-7/8'' | 1-1/4'' | 8-1/2'' | 3-5/8'' | 220000 | 60.63 |
Toepassing van kabelringkoppeling:
Kan worden gebruikt voor het hijsen van een verscheidenheid aan prefab betoncomponenten, zoals kokerduikers, wegversperringen, brugbalken, buizen, mangaten, betonpanelen, enz.
Fabriek vanRingkoppeling:
TestvanRingkoppeling:
Het hele productieproces volgens de ISO9001-norm, we zullen trekproeven uitvoeren in het productieproces als QCM en dimensie-inspectie uitvoeren, trekproeven vóór verzending en een rapport voor onze klant uitgeven.
Hoe de ringkoppeling en de staalkabelringkoppeling inspecteren en onderhouden?
1.Voorafgaand aan een inspectie moet de ringkoppeling worden gereinigd om ervoor te zorgen dat eventuele scheuren of beschadigingen door de inspecteur kunnen worden gezien
2.Inspecteer de kabel visueel op eventuele knikken en knikken. Inspecteer op gebroken kabel/draad/strengvlechtwerk, vervorming door compressie van de kabel, littekens door corrosie van de kabel en een overmatig aantal beschadigde of gerafelde draden. Als de ringkoppeling aan een van deze criteria voldoet, moet deze buiten gebruik worden gesteld.
3.Inspecteer de kabelkoppeling op schade of ernstige slijtage. Controleer op tekenen van kabelslip in de kabelkoppeling. Als er een indicatie van toegepaste warmte aanwezig is, moet de unit buiten gebruik worden gesteld
4.Inspecteer het koppelingshuis visueel op scheuren, barsten, vervormingen, hitte of beschadigingen. Als het koppelingshuis aan een van deze criteria voldoet, moet het buiten gebruik worden gesteld.
Waarom voor ons kiezen:
 |  |  |
(1) Meer dan 15 jaar ervaring in de productie en handel van prefab betonsystemen.
(2) Voldoen aan strikte technische eisen en voldoen aan de vraag van de markt naar menselijke veiligheid. (Geprefabriceerde betonelementen kunnen na het storten en tijdens opslag en installatie meerdere keren worden opgetild. Door dit systeem te gebruiken, kunnen ontwerpers en werknemersmanagers ervoor zorgen dat elke lift veilig en snel wordt uitgevoerd. Zonder gebruik van een ontworpen en gecoördineerd systeem kan dit leiden tot materiaalbreuk. op een bepaald moment tijdens de productie/levering.
(3) De producten van GME worden verbeterd door middel van kwaliteitscontroles in de fabriek tijdens het productieproces. Elke bestelling kan indien nodig op spanning worden getest.
(4) OEM/ODM-capaciteit: GME heeft meer dan 10 jaar ervaring in OEM/ODM-producten, meer dan 150 coöperatieve fabrieken, wij kunnen u concurrerende prijzen en stabiele kwaliteit bieden.Uitstekende kwaliteit tegen een concurrerende prijs.
